Rackpaneler

Intro – vad är rackpaneler

Rackpaneler är frontpaneler och täcklösningar för 19" rack, rackskåp och rackväskor, som används för ljud-, ljus-, AV- och IT-utrustning. En rackpanel kan antingen fungera som blindpanel, anslutningspanel, ventilationspanel eller som skydd för känslig utrustning. I praktiken är rackpaneler den del av racket som samlar kontakter, kablar och reglage på ett ställe, så att installationen blir mer överskådlig, säker och driftsäker – både i fasta installationer och på turné.

Medan själva rackskåpet utgör den mekaniska ramen är rackpanelerna det som skapar struktur och funktion på framsidan: här leds signaler och ström ut, här täcks oanvända höjdenheter, och här säkerställs korrekt luftcirkulation runt värmekänsliga enheter. Utan genomtänkta rackpaneler slutar många setups snabbt som ett svåröverskådligt kabeltrassel som är svårt att felsöka och underhålla.

Hos SoundStoreXL hittar du framför allt rackpaneler för professionella ljud- och ljusapplikationer: standard 19" paneler i olika höjder (U-storlekar), blindpaneler, paneler med hål för D-type-kontakter, kabelpaneler för genomföringar samt ventilationspaneler. De kan användas i förstärkarrack, effektrack, stagebox-lösningar, AV-installationer, serverrack och mycket mer.

Så väljer du rätt typ av rackpaneler

Valet av rackpanel beror först och främst på vad du vill uppnå med ditt rack. Ska det främst se prydligt ut, vill du samla många anslutningar på ett ställe, eller är kylning och luftflöde viktigast? Här är de viktigaste sakerna att tänka på när du väljer rackpaneler till ditt setup.

Börja med att definiera ditt syfte. Vanligtvis behöver du en kombination av olika paneltyper: kanske en anslutningspanel med XLR- och strömuttag högst upp, blindpaneler för att täcka öppningar, kabelpaneler för kabelgenomföringar och ventilationspaneler runt enheter som blir varma. När du har kartlagt behovet kan du fördela funktionerna på konkreta 19" rackpaneler i önskade höjder.

Nästa steg är att välja rätt höjd (antal U). Standard i branschen är 1U, 2U, 3U osv., där 1U motsvarar cirka 44,45 mm i höjd. Små, enkla paneler, t.ex. med få anslutningar eller som blindpaneler, är ofta 1U, medan större anslutningspaneler eller ytor med många D-type-hål kan kräva 2U eller mer för att ge plats för kablar och en bra montering. Planera i förväg hur många enheter du vill placera i racket, så att du säkerställer att det finns plats för både paneler, utrustning och eventuella framtida utbyggnader.

Materialvalet har också betydelse. De flesta professionella rackpaneler är tillverkade i stål och pulverlackerade svarta för att matcha vanliga racksystem. Stål ger hög mekanisk styrka och god hållbarhet, vilket är viktigt om racket ska med på turné eller användas i en tuff miljö. I speciella setups kan lättare material eller paneler med plexiglas vara relevanta, t.ex. om man vill skydda inställningarna på en effektenhet men ändå kunna se och övervaka fronten.

Fundera också på vilka kontakter och genomföringar du behöver. Många rackpaneler levereras antingen som blindpaneler utan hål eller som paneler förberedda med standardutskärningar för D-typ-chassikontakter. D-typ är en utbredd standard för XLR-, Speakon-, PowerCON- och många kombinationskontakter, så en panel med D-typ-utskärningar ger stor flexibilitet och möjlighet att anpassa panelen med exakt de kontakter du behöver. För kombinerade installationspaneler kan du även komplettera med kabelgenomföringar och bussningar, så att kablar kan föras in och ut utan vassa kanter.

Slutligen är luftflöde och kylning avgörande i många rack. Trånga rackskåp fyllda med förstärkare, digitala enheter och strömfördelning genererar mycket värme. Här är ventilationspaneler med horisontella eller vertikala slots ett enkelt sätt att förbättra luftcirkulationen utan att lämna stora öppna hål. Genom att kombinera ventilationspaneler och blindplåtar kan du styra luftflödet och säkerställa att varma komponenter får tillräcklig kylning.

Tekniker och funktioner

• Rackpaneler med D-typ-utskärningar
• Blindpaneler och kabelplåtar
• Ventilationspaneler och skyddspaneler

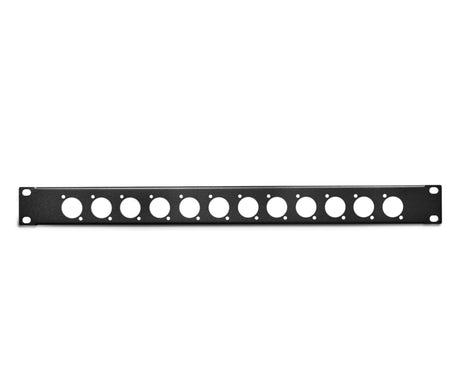

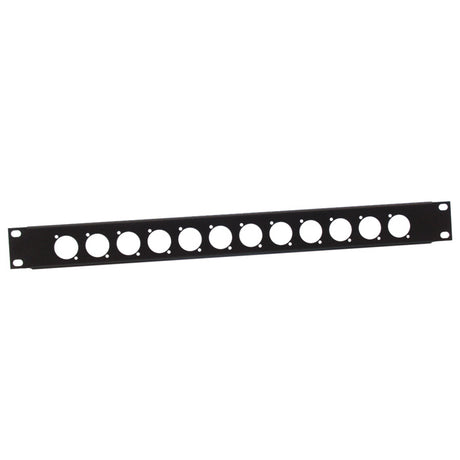

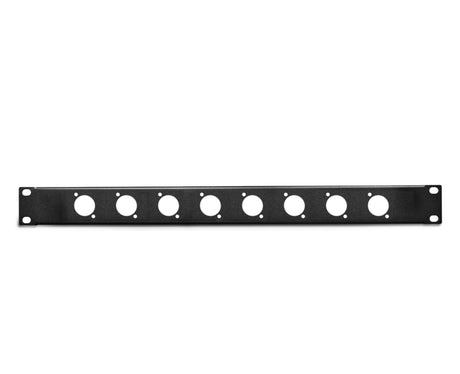

Rackpaneler med D-typ-utskärningar är bland de mest flexibla lösningarna för professionella ljud- och AV-installationer. Här är panelen fabriksstansad med ett antal standard D-typ-hål, som passar ett brett urval av chassikontakter. Det gör det möjligt att bygga egna anslutningspaneler, där du själv kombinerar XLR, nätuttag, högtalarkontakter, nätverkskontakter och andra anslutningar i samma panel. Fördelen är att alla anslutningar samlas överskådligt på racket front, så att tekniker snabbt kan patcha och felsöka utan att behöva gå in bakom racket.

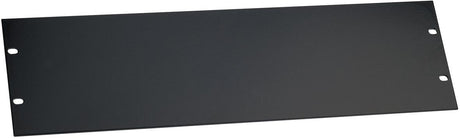

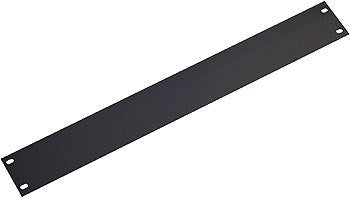

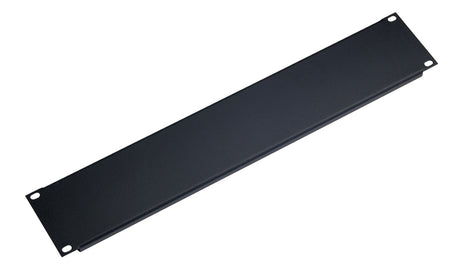

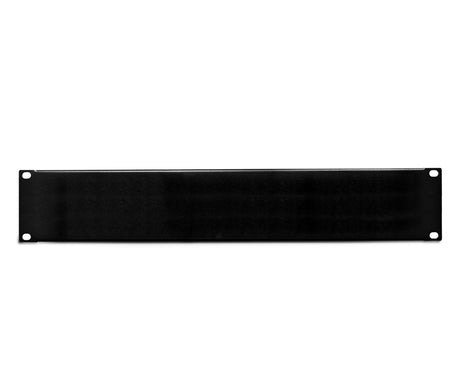

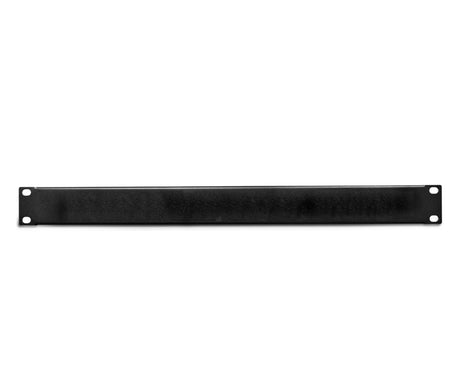

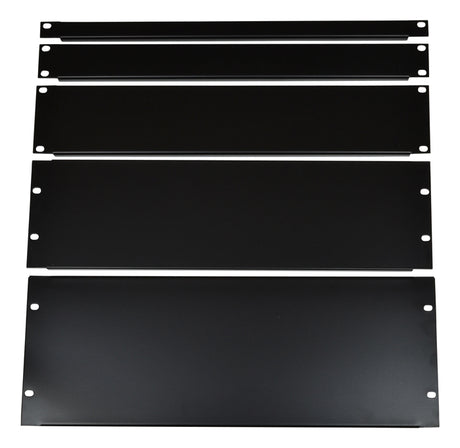

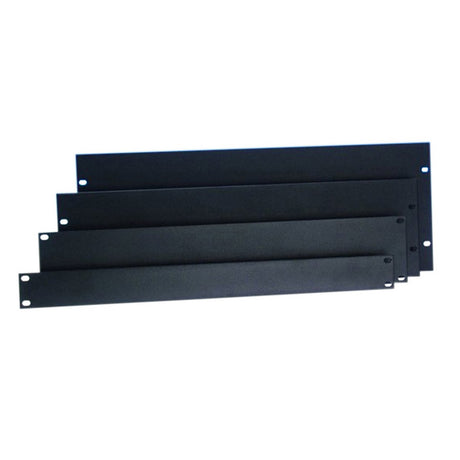

Blindplåtar (ofta kallade blindpaneler) är enkla, men viktiga komponenter. De täcker oanvända U-enheter, skyddar mot damm och smuts och ger racket ett rent och professionellt intryck. I live-rack skyddar blindplåtar även kablar och kontakter bakom panelen mot slag och stötar när utrustningen transporteras. Blindplåtar finns i olika höjder, så att du kan fylla både små och större öppningar i racket och samtidigt behålla en logisk struktur i höjdfördelningen.

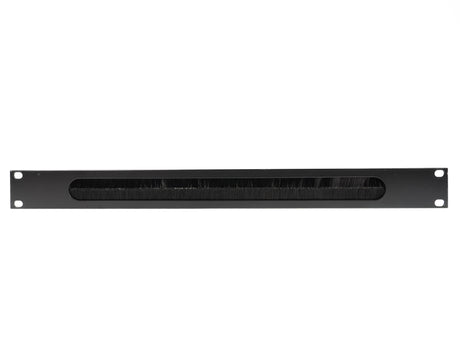

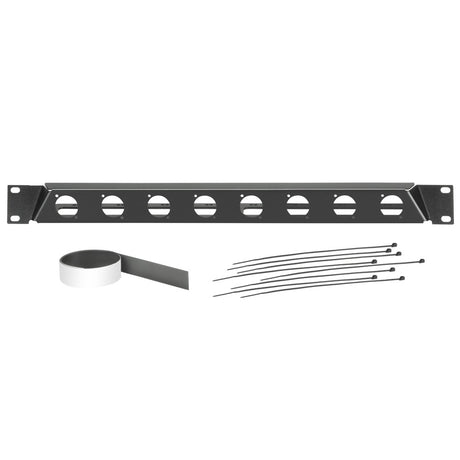

Kabelplåtar är en särskild typ av rackpanel, som är utrustad med kabelgenomföringar – ofta i form av gummilister, borstlister eller utskärningar där kablar kan föras in och ut ur racket. Det är en effektiv lösning när du vill hålla fronten prydlig, men ändå ha flexibel åtkomst till lösa kablar, som t.ex. strömkablar, signalkablar för tillfälliga uppställningar eller nätverksanslutningar. Kabelplåtar hjälper samtidigt till att skydda kablar mot vassa kanter, så risken för slitage och brott minskar.

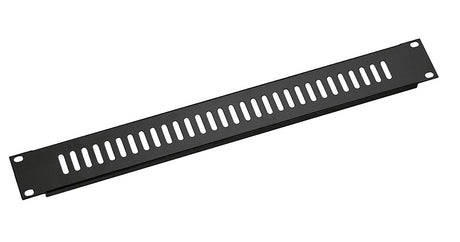

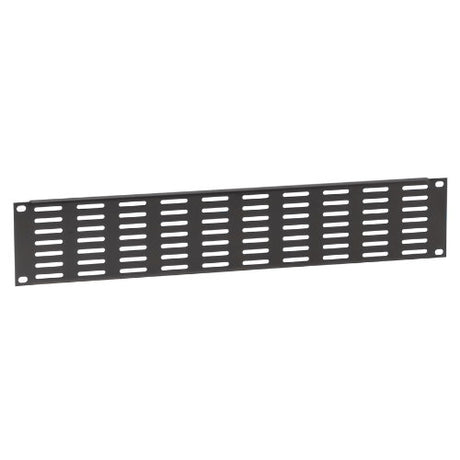

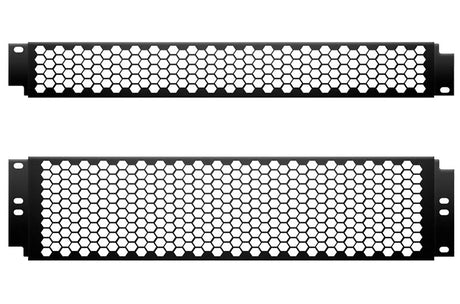

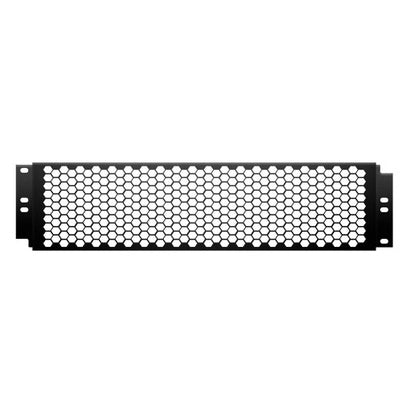

Ventilationspaneler är utformade med slitsar eller perforeringar som säkerställer luftcirkulation i racket. De finns vanligtvis som 1U- eller 2U-paneler, antingen plana eller U-formade. U-formade paneler ger lite extra volym och kan användas för att skapa avstånd mellan värmekällor och andra enheter, så att värmen lättare kan ventileras bort. Valet mellan horisontella och vertikala ventilationsslitsar handlar främst om placering och design – funktionellt handlar det om att säkerställa att varm luft har en naturlig väg ut ur racket, ofta uppåt.

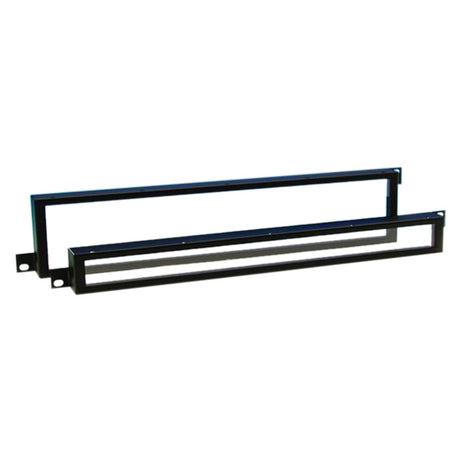

Skyddspaneler med t.ex. plexiglasfront kombinerar fysiskt skydd och visuell åtkomst. De kan t.ex. användas för att skydda knappar och inställningar på effekt-enheter, processorer eller mixers, som sällan behöver justeras under drift, men ändå måste kunna avläsas. En sådan panel monteras framför enheten och har vanligtvis ett lämpligt djup, så att reglagen inte berörs av panelen, men fortfarande är skyddade mot oavsiktlig beröring.

Populära varumärken hos SoundStoreXL

I kategorin rackpaneler och tillbehör arbetar SoundStoreXL framför allt med tillverkare som är kända inom touring, installation och professionell ljudproduktion. Dessa tillverkare fokuserar på robust konstruktion, standardiserade mått och genomtänkt montering, så att racket håller för många års daglig användning.

Vissa tillverkare är särskilt kända för flexibla rackpaneler med D-type-utskärningar, blindpaneler i många olika U-höjder och kabelpaneler med praktiska kabelgenomföringar. Andra har specialiserat sig på tunga rack-skenor, kraftiga rackprofiler och tillbehör som burmuttrar och skruvar, som gör det enkelt att bygga kompletta racksystem från grunden.

Gemensamt för de varumärken du hittar hos SoundStoreXL är fokus på standardiserad 19"-kompatibilitet och professionell kvalitet snarare än dekorativa lösningar. Det innebär att paneler, skenor och tillbehör passar ihop över olika serier och kan kombineras fritt. Du kan därför tryggt blanda olika typer av paneler i samma rack utan att kompromissa med passform eller stabilitet.

Flera av leverantörerna har rötter i live- och touringbranschen, där utrustningen utsätts för hårda påfrestningar, frekvent transport samt snabb upp- och nedmontering. Deras erfarenhet syns i detaljerna: rundade kanter, genomgående pulverlackering, precisa hålbilder enligt IEC-standarder och genomtänkta lösningar för både rackets fram- och baksida. Det gör rackpanelerna väl lämpade för professionella ljudföretag, installationsfirmor, teatrar, livescener och seriösa hemmabrukare.

Användningsscenarier

Rackpaneler spelar en central roll i många olika setups. Oavsett om du arbetar med live-ljud, studioproduktion, AV-installation eller IT/servrar kommer samma grundprinciper att återkomma: struktur, säkerhet och överskådlighet. Här är några typiska scenarier och hur rackpaneler används i praktiken.

I live- och touringrack för ljud används rackpaneler ofta för att samla alla nödvändiga anslutningar på fronten. Det kan vara XLR-ingångar och -utgångar för mikrofoner och scenboxar, högtalarutgångar till PA-system, samt anslutningar för ljusstyrning via DMX eller nätverk. En kombination av D-typ-paneler och blindpaneler gör det möjligt att anpassa racket exakt till den enskilda produktionen, samtidigt som oanvända hål stängs på ett säkert sätt. Ventilationspaneler placeras strategiskt bredvid kraftiga förstärkare och strömfördelning för att säkerställa korrekt luftflöde vid höga belastningar.

I studiomiljöer används rackpaneler ofta för att skapa en snygg och logisk patchpunkt mellan kontrollrum och inspelningsrum. En patchpanel med D-typ-utskärningar kan här utrustas med kombinerade XLR/jack-kontakter, nätverksuttag och andra anslutningar, så att alla kablar samlas på ett ställe. Det gör omkoppling av gear och uppbyggnad av olika signalkedjor mycket snabbare, samtidigt som racket ser prydligt ut och är lätt att arbeta med – även i mindre hemmastudior.

För fasta AV-installationer i konferenssalar, kyrkor, undervisningslokaler och teatrar används rackpaneler för att skapa fasta anslutningspunkter för mikrofoner, skärmar, projektorer och spelare. Här är det viktigt att panelerna är tydligt märkta och enkla att använda för icke-tekniska användare. Blindpaneler används för att stänga av tekniska sektioner som inte får röras, medan tillgängliga kontakter samlas i ett eller flera överskådliga anslutningsfält. I kombination med klistermärken och tydlig text kan man uppnå en mycket användarvänlig lösning.

I IT- och serverrack används rackpaneler för kabelgenomföringar, extra ventilation och avskärmning av oanvända rackenheter. Även om fokus här vanligtvis ligger på nätverk och servrar gäller samma principer som för ljud och ljus: öppna hål kan ge dålig luftstyrning, damm och oreda, medan genomtänkta kabelplåtar och ventilationspaneler kan förbättra kylning och kabeldragning avsevärt. Många väljer att kombinera kabelplåtar i fronten med blindpaneler i mellanrum för att styra luftflödet från botten och upp genom racket.

Även mindre setups med t.ex. rackmonterade datorer, rack-PC, medieservrar eller spelare kan ha stor nytta av enkla rackpaneler. En enkel frontpanel med kabelgenomföring eller några få D-typ-kontakter kan göra det mycket lättare att ansluta enheterna, utan att man behöver komma åt baksidan av racket varje gång. Det minskar slitaget på kontakter och reducerar risken för felanslutningar.

Programvara och kompatibilitet (Om relevant)

Själva rackpanelerna är hårdvarukomponenter utan programvara, men de ingår ofta i setup där flera system ska fungera sömlöst tillsammans – ljud, ljus, nätverk, styrning och datorsystem. Därför är det viktigt att planera kompatibilitet och signalvägar innan man borrar extra hål eller monterar kontakter i sina paneler.

För ljudproduktion kopplar rackpaneler vanligtvis samman mikrofoner, instrument och outboard-utrustning med mixers, ljudkort och datorer där DAW-programvara körs. Här är det en fördel att tänka på standardiserade kontakttyper från början, t.ex. balanserade XLR- eller TRS-anslutningar, så att man undviker adapterlösningar som senare kan orsaka fel. Genom att samla alla anslutningar i en eller ett fåtal paneler kan du enklare hålla koll på vilka in- och utgångar som är kopplade till vilka kanaler i din DAW.

Inom ljus- och AV-styrning används rackpaneler ofta för att dra fram DMX, nätverk och styrsignaler till den plats där teknikern arbetar. Här är det viktigt att skilja mellan olika kabeltyper och följa rekommendationerna för installation, t.ex. att använda kablar och kontakter som är avsedda för datasignaler och att separera ström- och signalkablar där det är möjligt. Rackpaneler med D-type-utskärningar gör det möjligt att montera både klassiska DMX-kontakter och moderna nätverkskontakter på samma ställe.

Om du använder rackmonterade datorer eller rack PC för styrning av ljud, ljus eller AV, kan det vara praktiskt att dra fram både USB, nätverk och eventuella bildskärmssignaler till en frontpanel, så att du slipper gå till baksidan av racket vid varje anslutning. Genom att planera detta från början säkerställer du att hela systemet är lätt att använda och att alla nödvändiga anslutningar är tillgängliga utan att kompromissa med stabilitet eller säkerhet.

FAQ – vanliga frågor

Vad är en rackpanel, och vad används den till?

En rackpanel är en frontplåt för 19"-rackskåp och racklådor, som antingen används för montering av kontakter, kabelgenomföringar, ventilation eller som blindpanel för att täcka oanvända höjdenheter. Rackpaneler samlar anslutningar på ett ställe, skyddar utrustning och kablar och hjälper till att hålla racket prydligt och säkert.

Vilka typer av rackpaneler finns det?

De vanligaste typerna är blindpaneler, kabelpaneler, paneler med D-type-utskärningar för chassikontakter, ventilationspaneler och skyddspaneler med t.ex. plexiglasfront. De finns i olika U-höjder, så att de kan anpassas till både små och stora rack.

Hur väljer jag rätt rackpanel för mitt setup?

Börja med att definiera ditt behov: ska du täcka hål, samla kontakter, leda kablar in och ut eller förbättra ventilationen? Välj därefter rätt höjd (1U, 2U osv.), önskat material och lämplig typ av utskärningar. För flexibla anslutningspaneler är D-type-utskärningar ofta det mest mångsidiga valet, medan blindpaneler och ventilationspaneler används för respektive avstängning och kylning.

Hur monterar man en rackpanel?

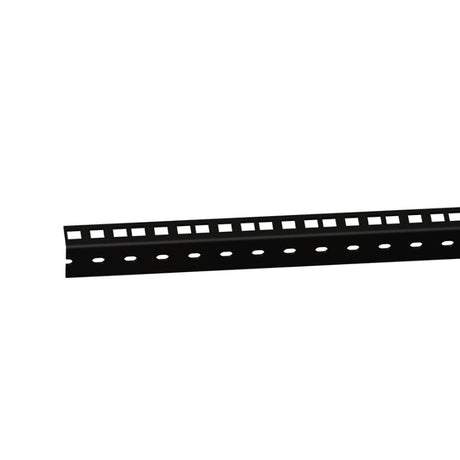

En rackpanel monteras normalt på de vertikala racklisterna i ett 19"-rack med hjälp av standard rackskruvar och eventuellt burmuttrar. Du placerar panelen på önskad höjd, justerar hålen mot listernas hål och fäster den med skruvar. Om panelen ska ha kontakter monterade görs detta vanligtvis innan panelen skruvas fast i racket, så att du har bättre arbetsutrymme för att montera kontakter och kablar.

Vad är skillnaden mellan en rack power panel och en vanlig strömuttagspanel?

En rack power panel är specifikt utformad för montering i 19"-rack och är dimensionerad enligt U-standarder, så att den passar tillsammans med annan rackmonterad utrustning. Den kombinerar ofta flera strömuttag, eventuellt med brytare eller indikatorer, i en robust konstruktion som tål professionell användning. En vanlig strömuttagspanel är inte nödvändigtvis anpassad för rackmontering och kan därför kräva separata fästen eller anpassning för att kunna integreras snyggt och säkert i ett rack.

Vad ska jag tänka på vid underhåll av rackpaneler?

Underhåll handlar främst om rengöring, efterdragning av skruvar och kontroll av kontakter och kablar. Torka av panelerna regelbundet från damm, kontrollera att alla skruvar sitter fast och se till att kablar inte är klämda eller har slitmärken vid genomföringar. På ventilationspaneler är det viktigt att hålla slitsar fria från damm och smuts, så att luftcirkulationen inte försämras.

Köp rackpaneler tryggt hos SoundStoreXL

Hos SoundStoreXL hittar du ett noggrant utvalt sortiment av rackpaneler, blindpaneler, kabelpaneler, ventilationspaneler och tillbehör för professionella 19"-rack. Sortimentet är sammansatt med fokus på stabilitet, kompatibilitet och praktisk användbarhet i både live-, studio- och installationsmiljöer.

Du kan kombinera paneler i olika U-höjder och material, så att ditt rack blir exakt så flexibelt och överskådligt som du behöver. Oavsett om du ska bygga ett nytt förstärkarrack, uppgradera ditt studiorack eller strukturera en AV- eller IT-installation kan du hitta passande paneler och tillbehör i samma standardmått.

SoundStoreXL erbjuder dansk kundservice med kunskap om professionellt ljud, ljus och AV, så att du kan få hjälp att välja rätt rackpaneler för just ditt projekt. Tillsammans med trygg handel och snabb leverans är det din garanti för en stabil och framtidssäker racklösning som fungerar i många år framöver.
